D/N:600-19534-01

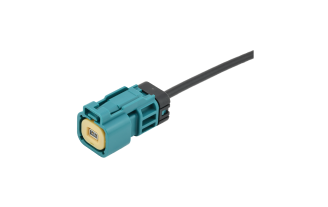

A-ETH PCB Connector,A-ETH 1 Port Cable,Connector Jack Sealed

  • 技术参数
  • 产品信息&外形尺寸
页面下载

技术参数

材质

*  线束: 以太对绞屏蔽线

*  绝缘体: LCP

*  绝缘体锁扣: LCP

*  中⼼针: 钛铜

*  外壳: 磷铜

*  线夹: 磷铜

*  外壳主体: 磷铜

*  塑胶本体: PPO

*  CPA: PPO

*  前盖: PA66

*  后盖: PA66

*  前密封堵: 硅胶

*  后密封堵: 硅胶


电⽓性能

1.1 特性阻抗:

       100Ω (500 ps @ 10%-90%)

1.2 频率: DC to 600MHz

1.3 回损:

       ≤ -30 dB @ 0 ~ 190 MHz

       ≤ -20 + 20*log10 (freq in MHz/600)

       dB @ 190 MHz ~ 600MHz

1.4 插损:

       ≥-0.01*sqr(t freq in MHz)

       dB @ 0~ 600 MHz

1.5 中⼼针接触电阻: ≤25 mΩ

1.6 耐电压: 500V DC

1.7 ⼯作电压: 12V DC

1.8 额定电流: ≤ 1.5A DC

1.9 绝缘电阻: ≥100MΩ


机械性能

2.0 耐久: ≥25次

2.1 插⼊⼒: ≤ 75N

2.2 拔出⼒: ≥ 2 N

2.3 外壳保持⼒: ≥ 110 N


产品信息&外形尺寸
